系统特点

一体化模块集成技术。采用透平和发电机一体化设计，发电机为高速稀土永磁，壳体为屏蔽体，无工质泄漏点，运行维护量小。

采用多点控制的主动磁悬浮轴承，静止和旋转部件无物理接触，整个过程无磨损、无润滑，使转子能够高速运转。

磁悬浮机组随热源变化自动适应，通过改变转速始终保持高效率运行，系统变工况性能明显高于常规转速机组。

系统无传动损失，无润滑油系统。

磁悬浮发电系统能实现机组无人值守。

1
2
3
4
5

化纤行业酯化蒸汽ORC余热发电项目


PET 合成工艺酯化阶段产生的酯化蒸汽在传统工艺当中是通过空冷岛冷却成凝液的，在这一过程中需要消耗额外的电能，使用ORC 技术能够很好地回收利用这部分热能进行做功发电。节能改造前，业主现场约有18t/h的酯化蒸汽通过空冷岛冷却至 40℃冷凝液后回到业主后端工艺，既浪费了热能也消耗了电能。

业主酯化蒸汽余热参数如下:





博旭根据现场情况，技改内容为：



新增2套装机为650kW的磁悬浮一体化ORC透平发电系统







项目工艺图

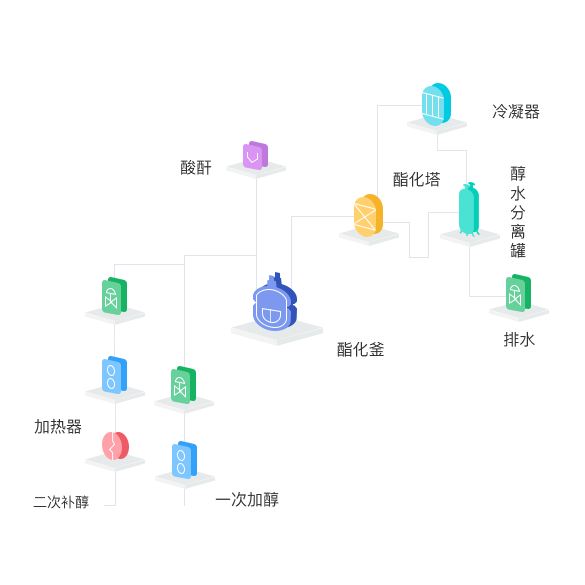

业主热源工艺流程图

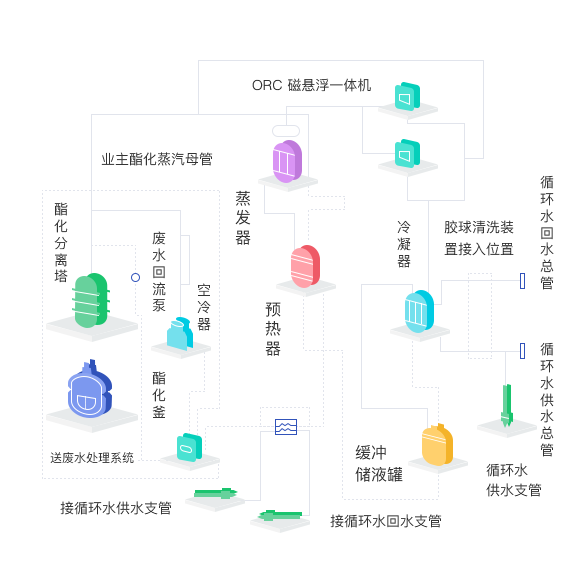

ORC余热发电系统PFD图

改造方案

主机特点
采用博旭新能源研发设计的屏蔽式一体化 ORC 涡轮发电机，机组采用一体化设计，集涡轮机械、永磁同步发电机、磁悬浮技术于一体，是高度集成化的机电一体化产品，确保工作介质无泄漏、长寿命、低噪音、高效率的特点。涡轮部分采用高效径向式涡轮，涡轮采用美国 CN 公司软件计算设计，五轴加工中心整体铣制。在涡轮前端设计有导叶可调装置,用于调整工况以适应热源热量的变化。蜗壳采用铸钢 25 铸造成型，流道光滑，外观美观。电机壳体也采用铸钢铸造而成与蜗壳用法兰连接。电机壳体内有冷却栅，低温气态的工质流经冷却栅对发电机的定子、转子及磁力轴承进行冷却，冷却电机后的气态工质通过管道进入冷凝器冷凝成液态。

实景照片

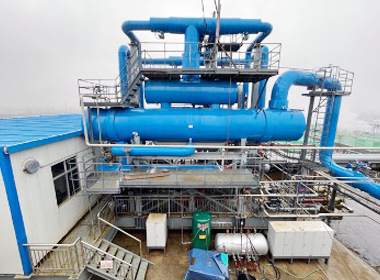

机组正面实景照片

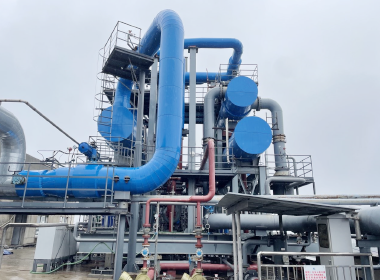

机组侧面实景照片
